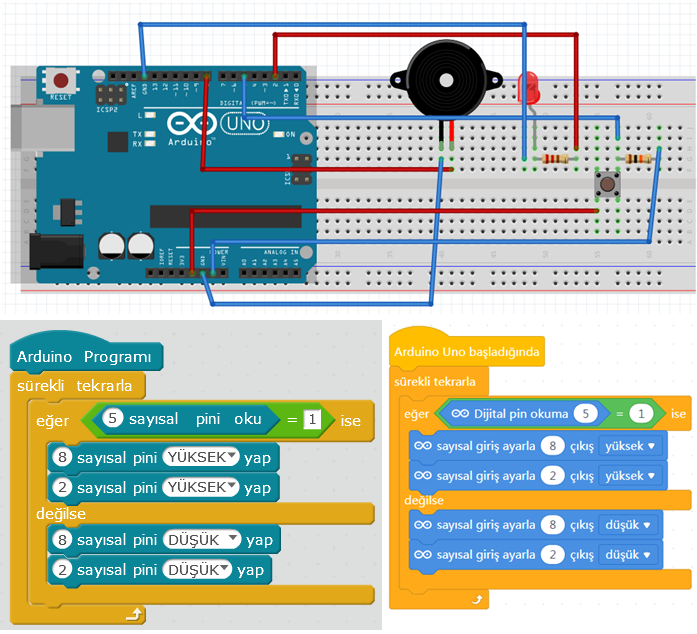

Bu devremiz bir önceki devreye ek olarak bir adet led bağladık. Butona basılınca hem led yanacak hem de buzzerdan ses çıkacak. Ledimizi (+) ucunu dijital giriş 2 nolu pine taktık. Ledimizin (-) bacağını da GND girişine taktık. Diğer devre elemanlarının bağlanış şekilleri bir önceki uygulama ile aynıdır.

Kodlamasında ise butona basıldığında 5.nolu diğital girişinden “Yüksek” yani “1” değeri okunduğunda ledimizin bağlı olduğu 2 numaralı dijital giriş ve buzzerımızın bağlı olduğu 8 numaralı dijital girişlerin “YÜKSEK” olmasını istedik, değil ise “DÜŞÜK” olmasını istedik. Bu sayede butona bastığımızda hem led hem de buzzer çalışacak.

Yukarıdaki kodları Mblock ile Arduino karta yüklemeniz gerekmektedir. Eğer bu işlemleri bilmiyorsanız Arduino Karta Kod Yüklenmesi konusuna göz atmanız gerekmektedir.

Uygulamalar ile ilgili sorularınızı aşağıdaki Mesaj Kutusuna yazabilirsiniz.
