Mblock, TTP223B Dokunmatik Sensör ve PROJELER - 36
Saturday, January 16, 2021
976 Kez Okundu
MBlock
Mblock
arduino
ttp223b
dokunmatikl sensör
Dokunmatif sensör,
kapasitif olarak çalışır.
Sensör kartımızın üzerinde
ttp223b
entegresi bulunmaktadır Normalde
dijital girişten çıkış olarak 0 değeri
vermektedir. Parmağımız ile
dokunduğumuz zaman “1” çıkışı
verecektir. Dokunmatik sensör, devrelerde kullandığımız
butona

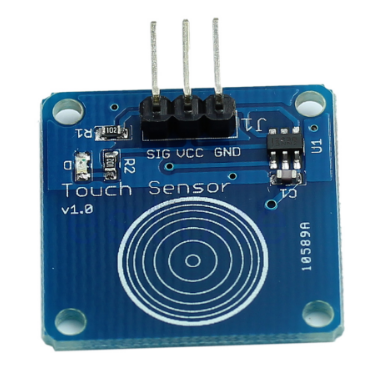

benzemektedir, ama işlemin dokunmatik ile yapılması olaya heyecan katmaktadır. Kullanacağımız sensörün resmi aşağıda görünmektedir. Sensör üzerinde
3 tane pin (SIG- VCC- GND)
bulunmaktadır.
SIG pini Arduino kartta dijital girişe
takılmaktadır,
dijital girişten okunan 0 veya 1 değeri ile çalışmaktadır.

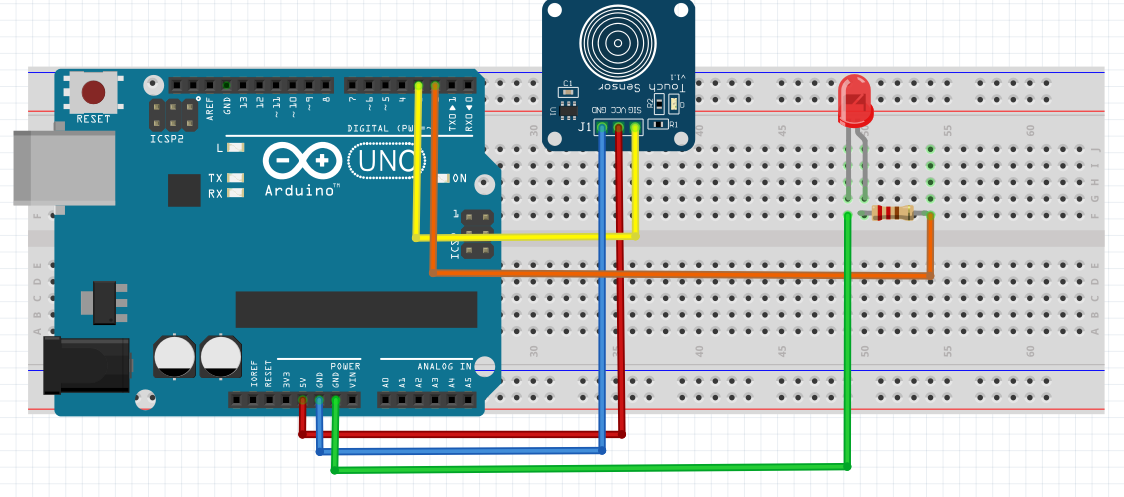

Biz devremizde
3 nolu pine taktık. VCC pini ise 5V elektriğin bağlandığı pine takıyoruz, GND pini ise Arduinodaki GND pinine
takıyoruz.

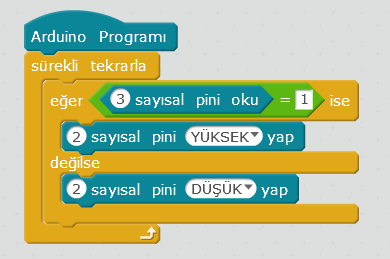

1. Kod
Yukarıdaki devremizi kurduktan sonra kodları yazmaya başlayalım. İlk kodumuz
basit bir kod
olacak. Bu kod ile
dokunmatik sensöre ne zaman dokunursak ledimiz yanacak ama parmağımızı çektiğimiz zaman ledimiz sönecek.

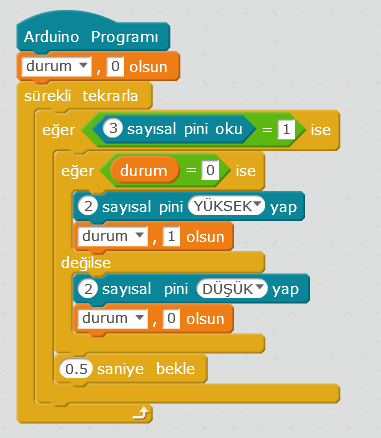

2.Kod
Bir diğer kodumuzda ise
dokunmatiğe bir kere bastığımızda led yanacak bir kez daha bastığımızda led sönecek
. Yine kodumuzda
1 tane değişken
kullanacağız. Bu değişken bize ledin en son halinde yanıp yanmadığı ile ilgili sayıları tutacak. Değişkende “1” var ise led yanıyor demektir, o zaman ledi söndürmemiz lazım demektir ve bunun tam terside olabilir. Değişken içerisinde “0” var ise led yanmıyor demektir ve ledi yakmamız lazımdır.
Yukarıdaki kodları Mblock ile Arduino karta yüklemeniz gerekmektedir. Eğer bu işlemleri bilmiyorsanız
Arduino Karta Kod Yüklenmesi
konusuna göz atmanız gerekmektedir.
Uygulamalar ile ilgili sorularınızı aşağıdaki
Mesaj Kutusuna
yazabilirsiniz.
