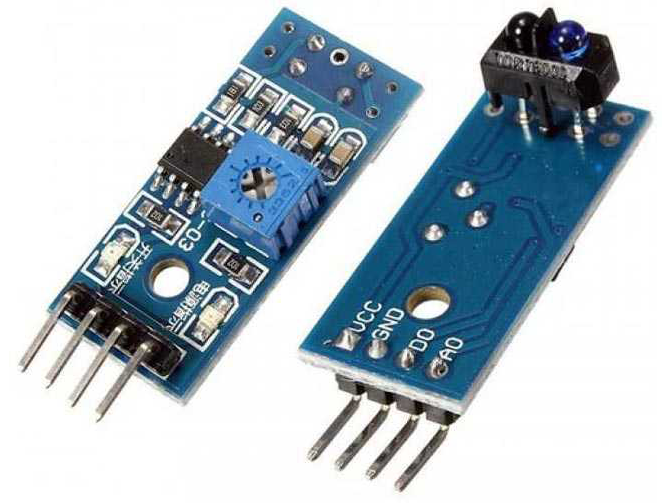

Tcrt5000 kızılötesi sensör olarak bilinmektedir. Üzerinde bir alıcı bir tanede verici bulunmaktadır. Vericinin gönderdiği sinyal cisme çarparak geri alıcıya gelir, alıcı ise gelen ışık şiddetine göre Analog girişten veya dijital girişten okuma işlemi yaparak bir değer alır. Burada yansıyıp gelen ışık ile cisim yüzeyinin rengi tespit edilebilir. Rengi tespit etme mantığı ise cismin yansıtıcı yüzeyine bağlıdır. 2 mm ile 15mm arasında sağlıklı değerler verebilir. Çizgi izleyen robotlarda kullanılır. Üzerinde bulunan 4 girişten biri 5v, biri GND biri A0- analog pin, biri DO – dijital pindir. Analog pin 0-1023 arasında değer almaktadır ve 1023 değerine ne kadar yakınsa, cismin yansıtıcı özelliği o kadar çoktur yani bir o kadar beyaza yakındır anlamındadır. Dijital girişte gelen sonuçlar seri ekranda okunabilir, bu sonuçlar 0 veya 1 dir. “0” değeri cismin beyaz olduğunu, “1” değeri ise cismin siyah olduğu anlamına gelmektedir. Ayrıca sensörün üzerinde bulunan OUT ışığı ile beyaz zemine geçildiği anlaşılabilir.

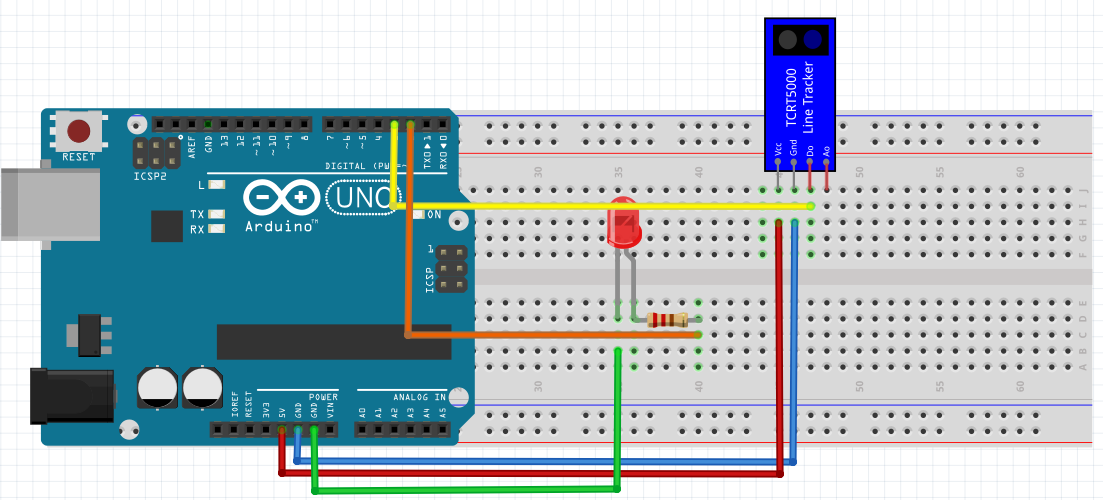

Aşağıdaki devreyi hazırlayın

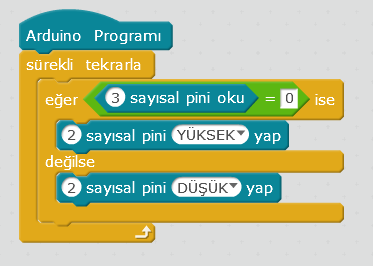

Devrenizi hazırladıktan sonra kod yazmaya başlayabilirsiniz. Bu kodda, TCRT5000 sensörümüzün DO girişini 3 nolu Dijital girişe, ledimizin + bacağını 2 nolu Dijital girişe bağladık. Bu kod ile amacımız sensörümüzün yansıyabilen bir yüzeye yaklaştırdığımızda “0” değerini alıp ledi yakması, siyah renkte ise “1” değerini alıp yanmamasıdır. Bu şekilde çizgi izleyen robot yapabiliriz.
Yukarıdaki kodları Mblock ile Arduino karta yüklemeniz gerekmektedir. Eğer bu işlemleri bilmiyorsanız Arduino Karta Kod Yüklenmesi konusuna göz atmanız gerekmektedir.
Uygulamalar ile ilgili sorularınızı aşağıdaki Mesaj Kutusuna yazabilirsiniz.
