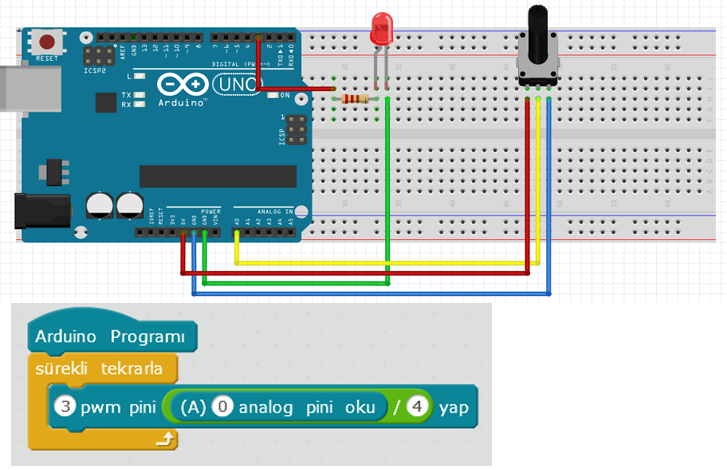

Potansiyometre (Ayarlı Direnç) müzik cihazlarında ses azaltma-arttırma, evlede lambanın ışık şiddetini azaltma-arttırma amacıyla kullanılmaktadır, kısaca ayarlanabilir direnç denilmektedir. Potansiyometrenin 3 ayağı bulunmaktadır. Dış kenardaki ayaklar birine 5V, diğerine GND, ortadaki ayağa ise Analog Giriş pinine bağlanmaktadır. Potansiyometre ile yine okunan değerlerimiz 0-1023 arasındadır.  Bu devredeki amacımız potansiyometre ile lediminiz ışık şiddetini ayarlayacağız. Potansiyometreyi A0 girişine bağladık. Ledimiz ise 3 nolu PWM girişine bağladık.

Devremizi hazırladıktan sonra yukarıdaki kodu mblockta hazırlıyoruz. Dikkat ettiyseniz A0 pininden okunan değeri 4’e böldük. Bölme sebebimiz, A0 okunan değerlerin 0-1023 arasında olması. PWM pinlerinden dışarı gidecek sinyalin 0-255 arasında olması. Kısaca A0 okunan değerin PWM pinin değerinden 4 kat fazla olmasından dolayı 4’e böldük. İsterseniz A0 * 0,25 ile de işlem yapabilirsiniz.






Yukarıdaki kodları Mblock ile Arduino karta yüklemeniz gerekmektedir. Eğer bu işlemleri bilmiyorsanız Arduino Karta Kod Yüklenmesi konusuna göz atmanız gerekmektedir.
