Mblock, HC-SR501 Hareket PIR Sensörü -31

Tuesday, February 18, 2020

3822 Kez Okundu

MBlock

Arduino mblock hc-sr501

Bu konumuzda hareket sensörü inceleyeceğiz. Bu sensörümüz hareket algıladığı zaman “1” değerini yani YÜKSEK değerini Arduino’ya gönderir. Genellikle bina otomat sisteminde, hırsız hareket algılama sistemlerinde, garaj kapılarında, otomatik el kurutma makinelerinde kullanılır. Pasif kızılötesi hareket algılama sensörünün algılama mesafesi 7 metredir.

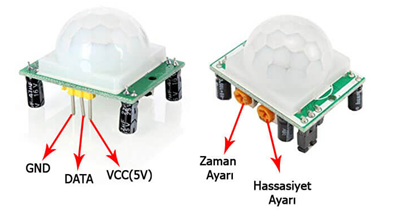

Üzerinde bulunan 3 adet pinin biri 5V, biri GND ve biri de DATA ucudur. DATA ucunu Arduino’daki dijital pinlere takılması gerekmektedir. Üzerinde bulunan diğer 2 ayar düğmesi ise Zaman ( cisim algılayıp, açık kalma süresi 3sn-300sn) ve Hassasiyet ( algılama mesafesi ) ayarıdır. Devremizde ise hareket algılandığında ledin 2sn saniye yanmasını sağlayacağız.

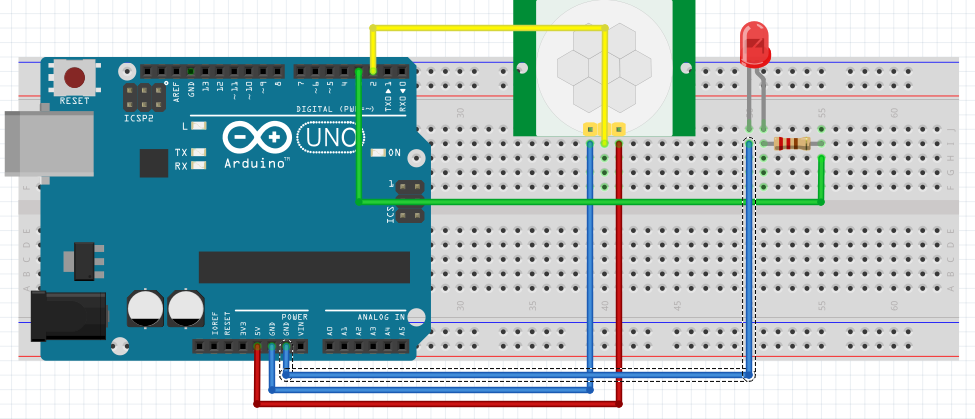

Devremizde Hareket sensörünün DATA ucunu 2nolu dijital girişe, ledin (+) ucunu 3 nolu girişe bağladık.

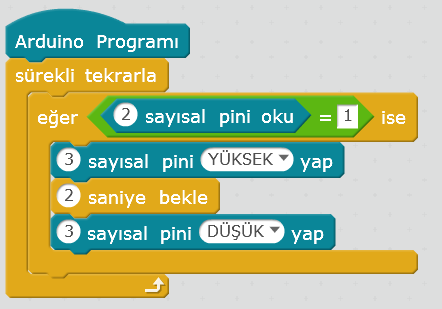

Yukarıdaki kod ile 2. Dijital pinden hareket algılandığında yani “1” olduğunda 3. Dijital pini “YÜKSEK” yaptık ve 2 sn lambanın yanmasını sağladık.

PROJELER

• Örnek devreye buzzer da ekleyip, Alarm sistemi yapabilirsiniz.
• Apartman otomatı
• Apartman otomatı ama gündüz aydınlığında LDR olduğu için elektriğin yanmaması, bina içerisinde akşam karanlığında çalışması
• Küçük çocukların oda lamba düğmelerine ulaşamadığı zaman, karanlık odaya girdiklerinde lambanın yanması.
• Birinci algılamada ledin yanması, ikinci algılamada ledin sönmesi

Yukarıdaki kodları Mblock ile Arduino karta yüklemeniz gerekmektedir. Eğer bu işlemleri bilmiyorsanız Arduino Karta Kod Yüklenmesi konusuna göz atmanız gerekmektedir.

Uygulamalar ile ilgili sorularınızı aşağıdaki Mesaj Kutusuna yazabilirsiniz.
